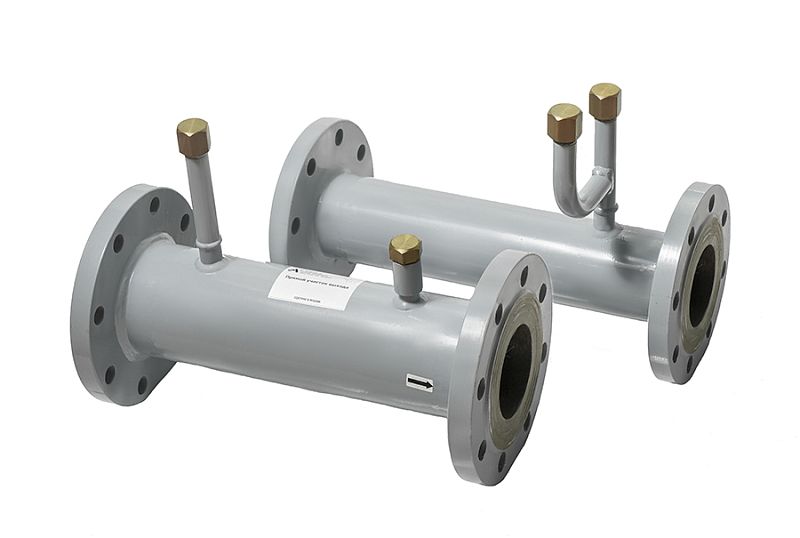

Комплект прямолинейных участков (КПУ)

Комплект прямых участков КПУ предназначен для комплектования узла учета газа с целью обеспечения учета объема газа, приведенного к стандартным условиям, в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов согласно ГОСТ Р 8.740-2011 «Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».

КПУ обеспечивает формирования ламинарного потока газа, необходимого для нормальной работы счётчиков газа, и содержит места отбора давления, измерения температуры. Внутренняя полость КПУ, места отбора давления и измерения температуры выполнены согласно требований ГОСТ Р 8.740-2011 и технической документации на счетчики газа. Места отбора давления и измерения температуры могут быть использованы для подключения контрольно-измерительных приборов, таких как датчики (преобразователи) давления, манометры, приборы для измерения перепада давления, термометры, преобразователи температуры и пр.

Состав

В комплект поставки входят:

• участки трубопроводов до и после счетчика.
• акт измерений внутреннего диаметра трубопровода согласно ГОСТ Р 8.740-2011, заверенный представителем ФГУ «ЦСМ»
• этикетка (паспорт)

Участки трубопроводов изготавливаются в строгом соответствии с ПБ-12-529-2003, при изготовлении применяется аттестованная по требованиям НАКС сварочная технология. Сварные стыки согласно СниП 42-01-2002 проходят неразрушающий контроль в полном объеме. Наружные поверхности имеют покрытие, выполненное методом порошковой окраски.

Гарантийный срок эксплуатации – 6 лет с даты ввода в эксплуатацию

Гарантийный срок хранения – 12 месяцев с даты изготовления

Срок службы КПУ не менее 12 лет

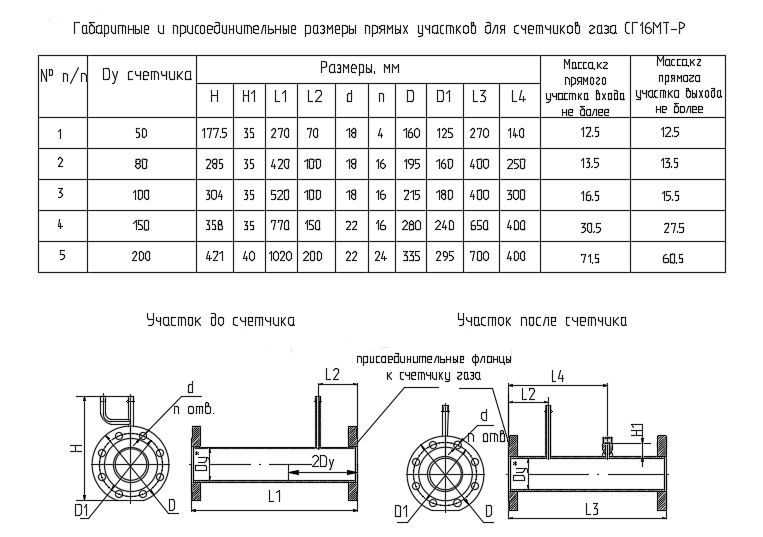

Виды исполнения и пример обозначения

Комплект состоит из двух прямых участков с фланцевыми соединениями с обеих сторон   с местами отбора давления резьбой 1/2 и 1/4,отбор температуры М20х1,5 внутренняя резьба, фланцы по ГОСТ33259.

Пример записи при заказе прямых участков для счетчика СГ16МТ-400 Ду100, с длиной прямого участка 5Ду до счетчика с фланцевыми соединениями с обеих сторон, два места отбора давления с резьбой 1/4; прямой участок 3Ду после счетчика с фланцевыми соединениями с обеих сторон, с бобышкой М20×1,5 внутренняя под гильзу датчика температуры: Комплект прямых участков КПУ-100-1.
