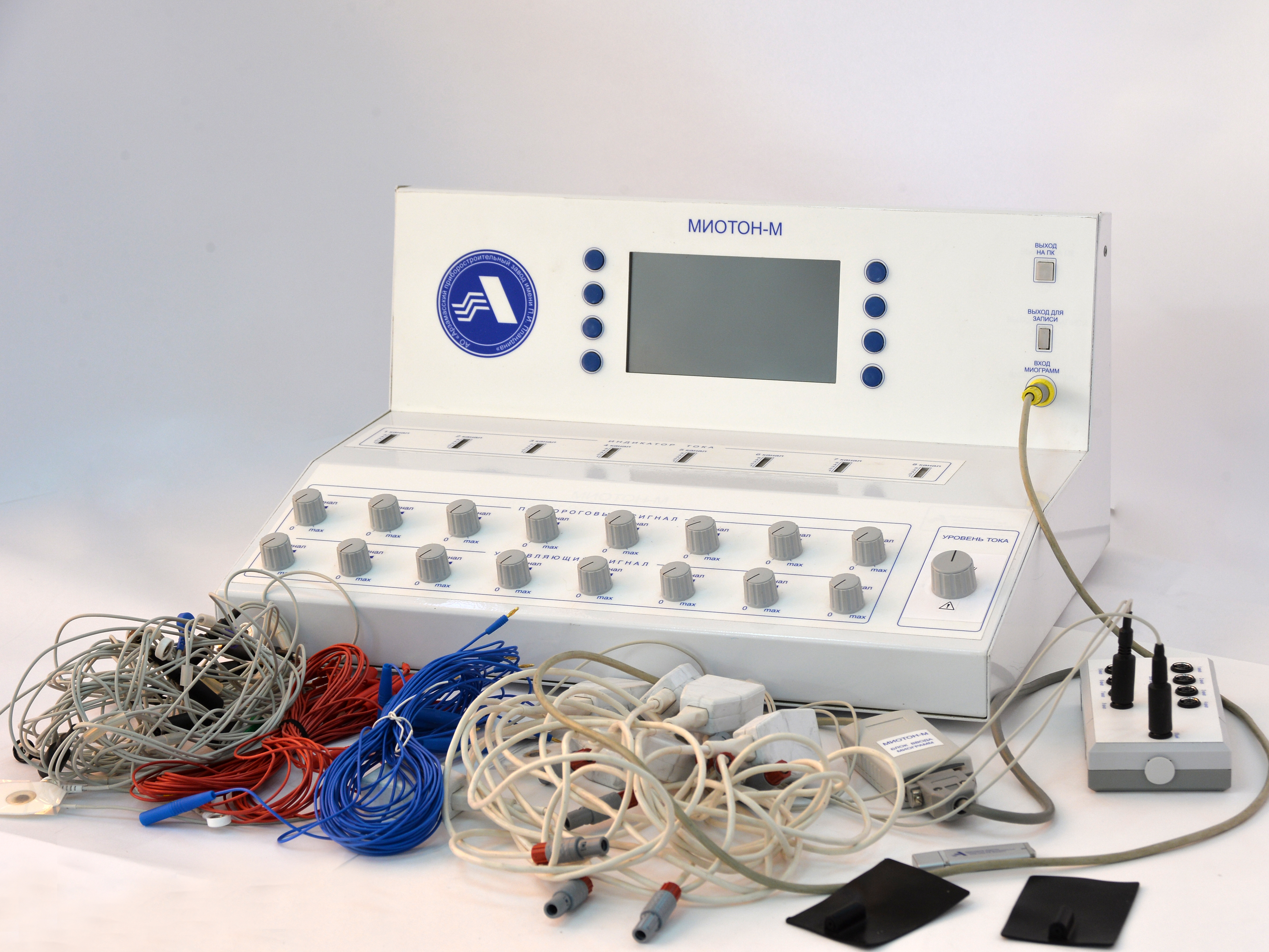

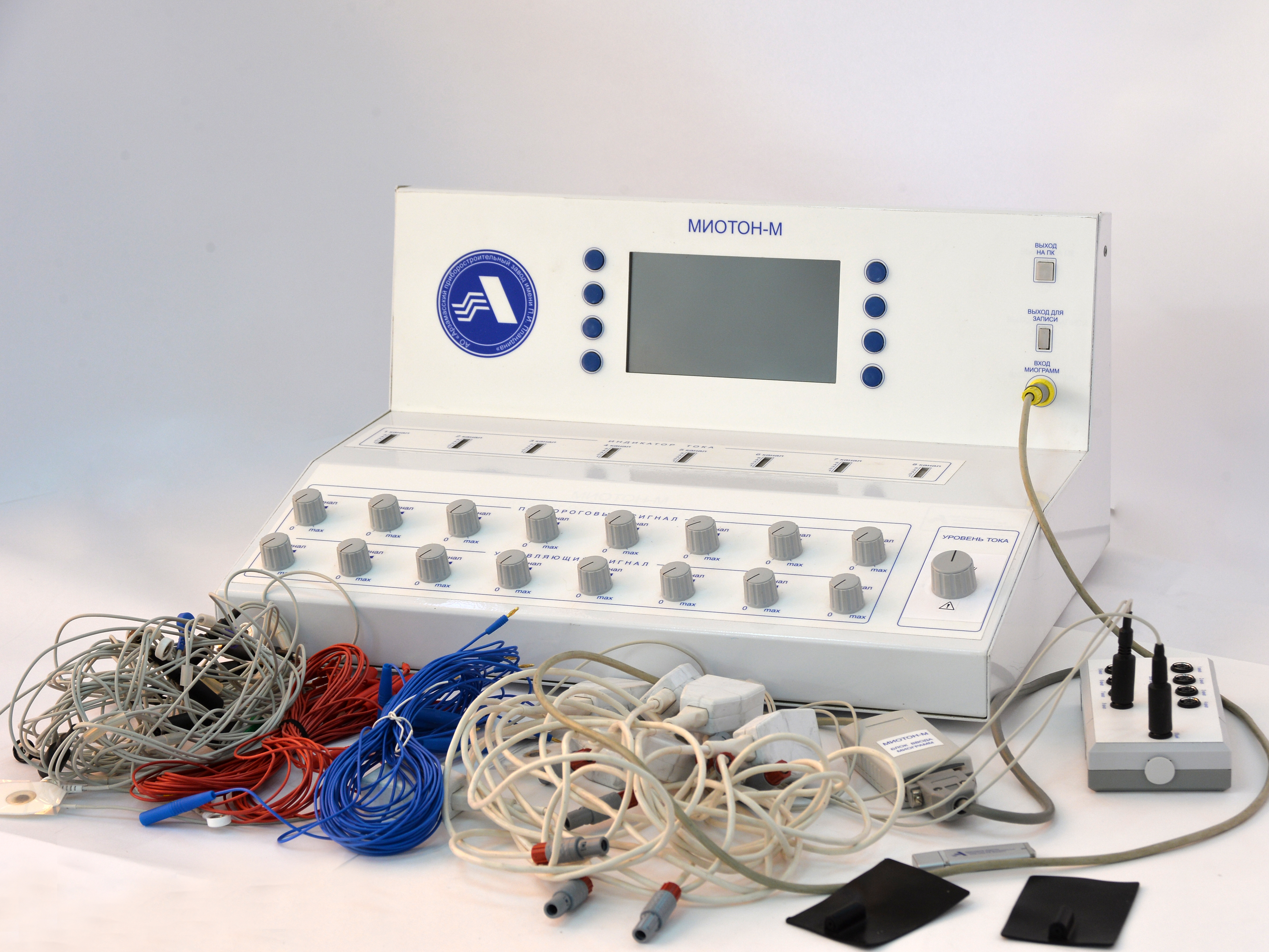

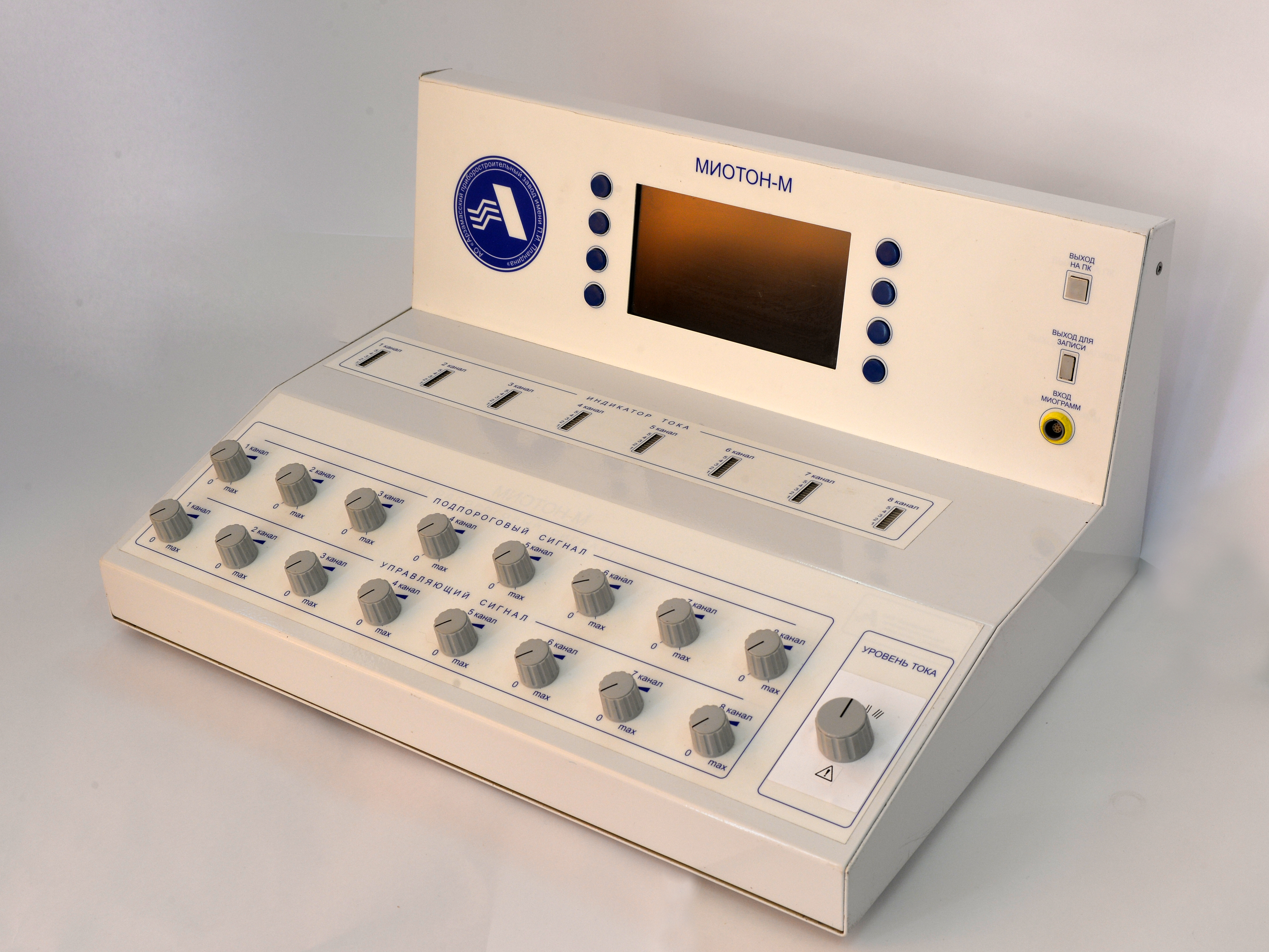

Комплекс аппаратуры физиотерапевтический "Миотон-М"
Основные параметры и характеристики аппарата Миотон-М
| Наименование параметра | Значение |
| Аппарат работает от сети переменного тока частотой напряжением |
(50±1) Гц |
| Мощность, потребляемая аппаратом от сети |
100 ВА |
| Аппарат обеспечивает непрерывный режим работы в течение |
четырех часов 0,5 часа перерыв |
|
Масса составных частей аппарата:
- блок синтезатора программ - блок ввода миограмм |
7 кг 0,5 кг |
|
Габаритные размеры составных частей аппарата:
- блок синтезатора программ - блок ввода миограмм |
520 х 370 х 256 мм 96 х 25 х 51 мм |
|
Аппарат работает в следующих режимах:
а) прямое управление стимуляцией от донора; б) запись электромиограмм на сменный энергонезависимый флэш-носитель; в) воспроизведение электромиограмм, записанных на флэш-носитель; г) управление стимуляцией от встроенного синтезатора программ. |
присутствует |
|
Аппарат обеспечивает:
- стимуляцию мышечных групп и съем биоэлектрических сигналов управления по восьми каналам с помощью накожных электродов; - световую индикацию наличия прохождения сигналов управления в каждом канале; - раздельное ручное управление уровнем стимулирующего тока одновременно по всем каналам; - визуализацию формы управляющих биоэлектрических сигналов во всех режимах работы изделия на экране ТFТ-панели; - индикацию уровня тока стимуляции и уровня тока записи с помощью уровневых индикаторов по каждому каналу; - запись электромиограмм по восьми каналам; - задание и индикацию режимов работы синтезатора программ |
присутствует |
| Уровень помех на выходе каждого канала стимуляции на нагрузке 500 Ом не превышает | 500 мВ |
|
Формы стимулирующих токов:
а) синусоидальный с частотой (5000±500) Гц; б) импульсный двухполярный, форма импульсов прямоугольная, с частотой следования: 40, 80, 120, 160, 240 Гц, с длительностью импульсов: 100, 200, 300, 500, 1000 мкс |
присутствует |
| Диапазон входного сигнала с реципиента | от 0,03 до 4 мВ |
| Восемь идентичных каналов снятия сигнала с донора | присутствует |
| Длительность цикла стимуляции изменяется ступенчато 10, 20, 30, 40, 50, 60, 70 с. | присутствует |
| Синтезатор программ обеспечивает установку активных фаз стимуляции по пяти интервалам в каждом из восьми каналов. | присутствует |
| Синтезатор программ имеет восемь идентичных каналов стимуляции и записи электромиограмм | присутствует |
| Управление аппаратом с ЭВМ по интерфейсу USB | присутствует |
| Возможность задания произвольной формы стимулирующего тока с ЭВМ по интерфейсу USB | присутствует |
|
Максимальные амплитудные значения токов стимуляции на сопротивлении нагрузки (500 ± 5) Ом должны быть: - при положении переключателя УРОВЕНЬ ТОКА в положении I - при положении переключателя УРОВЕНЬ ТОКА в положении II -при положении переключателя УРОВЕНЬ ТОКА в положении III |
- в диапазоне от 0 до (10±2) мА - в диапазоне от 0 до (50±10) мА - в диапазоне от 0 до (100±20) мА |
